Hướng dẫn cách làm bảng led ma trận từ A – Z chi tiết nhất

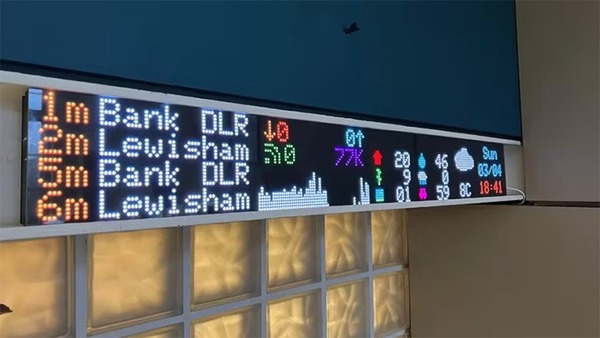

Biển Led ma trận là một loại biển quảng cáo sử dụng các module Led để hiển thị hình ảnh, chữ viết hoặc các nội dung khác. Mặc dù được sử dụng phổ biến nhưng không phải ai cũng biết cách lắp biển Led ma trận, quá trình này đòi hỏi sự khéo léo, tỉ mỉ và kiến thức nhất định. Bài viết dưới đây sẽ hướng dẫn làm biển Led ma trận chi tiết, giúp bạn dễ dàng lắp đặt và tiết kiệm chi phí.

Các bộ phận của một biển quảng cáo Led ma trận

Biển quảng cáo Led ma trận là một trong những giải pháp truyền thông trực quan hiện đại, được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng hiển thị linh hoạt và thu hút. Loại bảng hiệu này hoạt động dựa trên tổ hợp các bóng đèn LED nhỏ, được sắp xếp theo dạng ma trận (theo hàng và cột) và điều khiển bằng vi mạch.

Dưới đây là các thành phần chính tạo nên một biển quảng cáo Led ma trận:

• Tấm LED ma trận: Đây là phần hiển thị chính của bảng, được cấu tạo từ nhiều loại như P10, P5, P4, P3, P2.5… tùy theo nhu cầu độ phân giải và khoảng cách quan sát. Trong đó, P5 và P10 là hai loại phổ biến nhất hiện nay khi làm bảng hiệu chạy chữ, do giá thành hợp lý và hiệu năng đáp ứng tốt nhu cầu hiển thị văn bản ngoài trời.
• Module Led: Mỗi module Led bao gồm một số lượng chip Led nhất định, được sắp xếp theo hàng và cột. Số lượng chip Led trên mỗi module Led quyết định kích thước của mỗi pixel trên biển Led ma trận.
• Pixel: Ví dụ bảng Led ma trận 30×50 pixel có nghĩa là có 30 hàng đèn Led và 50 cột đèn Led.
• Mạch điều khiển Led (CPU Led ma trận): thiết bị giúp điều khiển các module Led hoạt động. Mạch điều khiển Led sẽ nhận tín hiệu từ máy tính hoặc các thiết bị khác và truyền tín hiệu này đến các module Led để tạo ra hình ảnh hoặc chữ trên biển Led.
• Nguồn Led: thiết bị cung cấp điện cho các module Led hoạt động. Nguồn Led cần có công suất phù hợp với số lượng module Led mà bạn sử dụng. Thông thường, các module và mạch điều khiển LED ma trận sử dụng nguồn điện một chiều 5V.
• Khung biển Led ma trận: là phần khung đỡ biển Led. Khung biển Led có thể được làm bằng gỗ, kim loại hoặc các vật liệu khác. Kích thước tiêu chuẩn của mỗi tấm LED P5 hoặc P10 thường là 16×32cm, từ đó người ta sẽ ghép lại thành các bảng lớn theo mong muốn.

Các loại biển led ma trận

Có rất nhiều loại biển Led ma trận khác nhau, được phân loại theo nhiều tiêu chí khác nhau. Dưới đây là một số loại biển Led ma trận phổ biến.

Module Biển LED ma trận 1 màu

Biển Led ma trận 1 màu chỉ sử dụng một màu Led duy nhất, thường là màu trắng hoặc đỏ. Biển Led thường sử dụng để hiển thị chữ hoặc số. Đặc biệt, sản phẩm được sử dụng rộng rãi trên thị trường do có ưu điểm giá cả hợp lý, hiệu quả trong quảng cáo cao và dễ lắp đặt.

Đặc điểm nổi bật của biển Led ma trận 1 màu:

• Màu sắc hiển thị: Đỏ, Trắng, Xanh lá
• Hãng sản xuất phổ biến: Cailiang, GKGD, Qiangli, Meyjad…
• Công nghệ LED: DIP hoặc SMD
• Môi trường sử dụng: Ngoài trời, chịu được tác động thời tiết

Module Biển LED ma trận 3 màu

Biển Led ma trận 3 màu sử dụng 3 màu Led là đỏ, xanh lá cây và xanh lam. Biển Led ma trận 3 màu có thể hiển thị nhiều màu sắc khác nhau, giúp tạo ra hình ảnh và chữ viết sống động, bắt mắt hơn.

Đặc điểm nổi bật của biển Led ma trận 3 màu:

• Màu sắc hiển thị: Đỏ, Xanh lá, Vàng (tổng hợp từ ba màu cơ bản)
• Công nghệ LED: DIP hoặc SMD
• Môi trường sử dụng: Ngoài trời, hoạt động ổn định trong nhiều điều kiện thời tiết

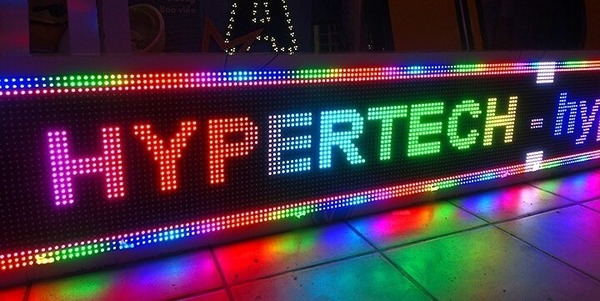

Module Biển LED ma trận full color

Biển Led ma trận full color sử dụng nhiều màu Led khác nhau, giúp tạo ra hình ảnh và chữ viết sống động, chân thực như thật. Biển Led ma trận full color thường được sử dụng để hiển thị video hoặc hình ảnh động.

Đặc điểm nổi bật của biển Led ma trận full màu:

• Màu sắc hiển thị: Full color – hình ảnh trung thực như màn hình TV
• Ứng dụng: Hiển thị video, quảng cáo hình ảnh động
• Môi trường sử dụng: Cả trong nhà lẫn ngoài trời, tùy loại module

Hướng dẫn làm biển led ma trận từ A – Z chi tiết nhất

Hướng dẫn làm bảng led ma trận từ A – Z chi tiết từ khâu chuẩn bị vật liệu, lắp ráp khung, đấu nối module Led, cài đặt phần mềm cho đến cách chạy chương trình.

Chuẩn bị vật liệu

Trước khi hướng dẫn làm biển led ma trận, bạn phải cần chuẩn bị sẵn sàng các vật liệu sau:

• Module Led: Module Led là thành phần quan trọng nhất của biển Led ma trận. Có nhiều loại module Led khác nhau, bạn cần lựa chọn loại module phù hợp với nhu cầu sử dụng.
• Dây điện: Độ dày dây điện (0.7mm², 1mm², 1.5mm², 2mm²,…) phụ thuộc vào kích thước và công suất biển LED của bạn. Dây điện phải đủ lớn để đảm bảo an toàn và ổn định cho hệ thống.
• Mạch điều khiển Led: Mạch điều khiển Led là thiết bị giúp điều khiển các module Led hoạt động. Có nhiều loại mạch điều khiển Led khác nhau, tuy nhiên có 2 loại mạch thông dụng là: kết nối, thay đổi chương trình qua USB và kết nối, thay đổi chương trình qua Wifi.

– Kết nối qua USB: Bạn nạp chương trình từ máy tính vào USB, sau đó cắm USB vào mạch khoảng 3 giây để truyền dữ liệu. Để thuận tiện, bạn nên sử dụng dây USB kéo dài nối từ mạch xuống đất, tránh phải leo lên biển để thay đổi chương trình.

– Kết nối qua WiFi: Cho phép bạn dễ dàng cập nhật chương trình bằng máy tính hoặc điện thoại thông minh (Android, iPhone) qua mạng không dây, thuận tiện cho việc điều chỉnh từ xa.

• Nguồn Led: Nguồn Led là thiết bị cung cấp điện cho các module Led hoạt động. Bạn cần lựa chọn nguồn Led có công suất phù hợp với số lượng module Led mà bạn sử dụng có thể chọn nguồn Led 5V hoặc nguồn Led 12V tùy vào nhu cầu sử dụng.

Ví dụ: Nguồn 5V60A thường dùng cho 6 tấm P10 3 màu, 6 tấm P10 full color hoặc 8 tấm P10 1 màu.

• Khung biển Led: Khung biển Led là phần khung đỡ biển Led. Bạn có thể tự làm khung biển Led hoặc mua khung biển Led có sẵn để che chống nước vào các mặt còn lại của bảng Led. Bạn có thể chọn khung biển Led đơn giản bằng khung sắt hoặc khung nhôm định hình.

– Tự làm khung: Khung sắt yêu cầu máy cắt, máy hàn chuyên dụng, có thể đặt gia công tại các cửa hàng cơ khí. Nên sử dụng thêm tấm alu ốp quanh để tăng tính kín nước và thẩm mỹ.

– Khung nhôm định hình: Đây là lựa chọn tiện lợi, có thiết kế thẩm mỹ và dễ lắp ghép. Nếu không mua được loại khung này tại địa phương, bạn có thể đặt mua và cắt sẵn theo kích thước yêu cầu từ các đơn vị chuyên cung cấp như LED Trường An.

• Các dụng cụ cần thiết: Bạn cần chuẩn bị các dụng cụ cần thiết như ốc vít, kìm, tuốc nơ vít, ốc nam châm (gắn sẵn vào module), kìm bấm cáp, đầu bấm cáp,… Những dụng cụ này sẽ hỗ trợ bạn trong việc lắp ráp và đấu nối các bộ phận một cách chính xác và an toàn.

Cách lắp ráp khung biển LED ma trận

Các module LED ngoài trời thường được thiết kế với khả năng chống nước mặt trước, tuy nhiên, phần khung lắp đặt vẫn đóng vai trò quan trọng trong việc bảo vệ các mặt còn lại của biển khỏi tác động của thời tiết. Khung biển LED ma trận không chỉ là bộ khung chịu lực mà còn quyết định độ chính xác trong việc ghép nối các module P10 sao cho các điểm ảnh giữa hai tấm module liền mạch, tạo nên một mặt hiển thị liền khối, sắc nét như một tấm kính duy nhất.

Bước hướng dẫn làm biển led ma trận tiếp theo, bạn cần thực hiện theo thứ tự sau.

• Đo kích thước biển Led mà bạn muốn làm.
• Cắt các thanh sắt hoặc nhôm định hình theo kích thước đã đo (nếu bạn mua sẵn thì thực hiện qua bước tiếp theo).
• Ghép các thanh sắt hoặc nhôm định hình lại với nhau để tạo thành khung biển Led.
• Khoan các lỗ trên khung biển Led để lắp đặt các module Led. Sau đó bạn cố định cho module trên khung bằng cách sử dụng ốc nam châm và ốc vít để linh hoạt tháo lắp.

Cách đấu nối module LED ma trận

Để đấu nối biển LED ma trận P10 hiệu quả và chính xác, bạn cần thực hiện theo các bước sau:

1. Trước khi đấu nối, bạn cần kiểm tra các module Led:

• Bộ nguồn có đúng điện áp không
• Đầu nối vào module và mạch có đúng chân âm (-) và chân dương (+) không.
• Kiểm tra kỹ các module LED xem có bị bể, cong vênh hay hư hỏng không. Mắt LED trên cùng một module phải đều, không có điểm chết hoặc chập. Các mạch nối và đầu cáp phải chắc chắn, không bị lỏng lẻo. Các mũi tên hướng dẫn đầu vào – đầu ra trên module phải rõ ràng để tránh đấu nhầm chiều.

2. Xác định vị trí lắp đặt các module Led trên khung biển:

• Với các biển Led ma trận nhỏ, bạn có thể xác định vị trí lắp đặt các module Led bằng cách sử dụng thước kẻ và bút chì. Bạn cần đo kích thước của mỗi module Led và khoảng cách giữa các module Led. Sau đó, bạn có thể vẽ các đường định vị trên khung biển Led ma trận.
• Với các biển Led ma trận lớn, bạn có thể sử dụng phần mềm thiết kế để xác định vị trí lắp đặt các module Led. Phần mềm thiết kế sẽ giúp bạn tạo ra mô hình 3D của biển Led ma trận và bạn có thể dễ dàng xác định vị trí của các module Led trên mô hình này.

Sau khi xác định được vị trí lắp đặt các module Led, bạn cần khoan các lỗ trên khung biển Led ma trận để cố định các module Led. Các lỗ này cần có kích thước phù hợp với các lỗ vít hoặc bu lông mà bạn sẽ sử dụng để cố định các module Led.

3. Đấu nối các module Led với nhau theo sơ đồ đấu nối: Đầu tiên bạn cần xác định vị trí của các chân kết nối trên các module Led. Tiếp đến cắt dây dẫn có chiều dài phù hợp với khoảng cách giữa các module Led. Sau đó chuẩn bị đầu nối dây cho dây dẫn và luồn nó qua đầu nối dây. Sử dụng mỏ hàn hoặc kìm bấm để hàn dây dẫn vào các chân kết nối trên các module Led. Sau khi đấu nối xong, bạn cần kiểm tra lại độ chắc chắn của các mối nối. Nếu các mối nối không chắc chắn, bạn cần hàn lại hoặc bấm lại.

4. Kết nối các module Led với mạch điều khiển Led.

Cách cài đặt phần mềm cho biển LED ma trận

Để cài đặt phần mềm cho biển Led, bạn cần thực hiện các bước sau:

1. Chuẩn bị máy tính và phần mềm cài đặt: Máy tính có cấu hình đủ mạnh để chạy phần mềm điều khiển biển Led ma trận. Tải phần mềm điều khiển biển Led ma trận từ website của nhà sản xuất hoặc nhà phát triển phần mềm như: Phần mềm điều khiển Led Player, LedShowTW, Led Art.

2. Kết nối biển Led với máy tính theo các bước sau:

• Mở phần mềm điều khiển biển Led .
• Nhấp vào tab “Screen Settings”.
• Nếu biển Led được kết nối thành công, bạn sẽ thấy thông tin về màn hình Led hiển thị trên màn hình.
• Nếu biển Led không được kết nối thành công, bạn có thể kiểm tra lại các bước kết nối hoặc liên hệ với nhà sản xuất hoặc nhà phân phối biển Led để được hỗ trợ.

3. Để cài đặt phần mềm cài đặt biển Led ma trận, bạn cần thực hiện các bước sau:

• Tải phần mềm từ website của nhà sản xuất hoặc nhà phát triển phần mềm.
• Giải nén file phần mềm vừa tải về.
• Chạy file setup.exe để cài đặt phần mềm.
• Theo dõi hướng dẫn cài đặt trên màn hình.

4. Tạo nội dung hiển thị trên biển Led: Sau khi cài đặt và kết nối thành công, bạn có thể bắt đầu tạo nội dung hiển thị cho biển Led ma trận. Phần mềm điều khiển biển Led ma trận thường cung cấp nhiều tính năng để tạo nội dung hiển thị như tạo văn bản, hình ảnh, video.

Chạy chương trình cho biển LED ma trận

Sau khi đã hoàn tất lắp đặt và nối đúng phần cứng, bước tiếp theo là nạp nội dung hiển thị lên biển LED. Để đảm bảo biển LED hoạt động chính xác, bạn cần thực hiện tuần tự các bước sau:

• Bước 1: Mở phần mềm điều khiển

Mở phần mềm điều khiển HD2018, HD2020 hoặc HD Player trên máy tính. Sau đó, kết nối mạch điều khiển với máy tính qua USB, Wi‑Fi, LAN hoặc cổng COM – phụ thuộc vào loại card bạn đang dùng. Vào mục Screen Settings để kiểm tra xem màn hình LED đã được nhận diện đúng chưa (phần mềm sẽ hiển thị kích thước, tên card,…).

• Bước 2: Chọn nội dung hiển thị

Mở hoặc tạo nội dung mà bạn muốn hiển thị như: văn bản, hình ảnh, hiệu ứng, nền, video, đồng hồ… thông qua thẻ Subtitle hoặc mục tương tự. Tại đây, bạn có thể dễ dàng chỉnh sửa: font chữ, màu sắc, tốc độ chạy chữ, hiệu ứng chuyển cảnh… tùy theo nhu cầu.

• Bước 3: Cài đặt kích thước biển LED

Nhập chính xác chiều cao và chiều rộng bằng đơn vị pixel (height/width) tương ứng với số module LED bạn đã lắp. Ví dụ: biển P10 gồm 2 module dọc và 5 module ngang thì chiều cao = 2×16 = 32 pixel, chiều rộng = 5×32 = 160 pixel.

Đừng quên chọn đúng cấu hình module theo hướng dẫn của card (ví dụ: P10 đơn sắc, 3 màu hay full color – các dòng card như C5, C6, C20,…).

• Bước 4: Truyền chương trình sang biển

Với card USB: Xuất file .led ra USB, sau đó cắm vào card và chờ khoảng 3 giây để card nhận chương trình rồi rút USB ra. Lưu ý đảm bảo USB đúng định dạng, hoạt động tốt và file .led hợp lệ.

Với card Wi‑Fi / LAN / COM: Trong phần mềm, chọn thiết bị tương ứng qua mạng, nhấn nút Send để truyền chương trình trực tiếp lên biển.

• Bước 5: Kiểm tra và hiệu chỉnh

Ngay sau khi truyền, chương trình sẽ tự động chạy trên biển LED. Lúc này, bạn cần kiểm tra xem nội dung, hiệu ứng và vị trí hiển thị đã chính xác như mong muốn chưa. Nếu cần điều chỉnh (ví dụ: nội dung, tốc độ chữ, kích thước chữ…), trở lại phần mềm, chỉnh lại và gửi lại chương trình.

Trên đây là hướng dẫn làm biển led ma trận từ A – Z. Với những hướng dẫn chi tiết và dễ hiểu, bạn có thể tự tay làm ra một chiếc biển Led ma trận theo ý muốn của mình. Việc tự làm biển Led ma trận sẽ giúp bạn tiết kiệm chi phí và có được một sản phẩm độc đáo, mang đậm dấu ấn cá nhân. Hy vọng Vật Liệu CNC đã cung cấp cho bạn những thông tin hữu ích, giúp bạn có thể tự làm biển quảng cáo một cách dễ dàng nhất.
